可移動的國產手持多功能測試設備
為構建一套移動控制平臺，開發出一款新型國產手持平板，配備集成數字示波器和數字萬用表的服務器終端，我司研發了一套以太網總線數采儀設備，用戶可以在平板上控制并處理數據，測量信號的頻率，還原信號波形，并作出和所需要求對應的反饋信息。
以太網總線數采儀是由M7304D0和HMI10E1組成，均采用國產芯片。
M7304D0以太網總線數采儀設備選用飛騰/FT2000-4處理器、操作系統為銀河麒麟。設備集成高速數字化儀示波器、數字化萬用表、4路帶獨立控制的電源輸出接口、8路以太網交換機。該設備具有國產化率高、處理能力強、功耗低、維護方便等特點。
HMI10E1是一款采用龍芯2K1000雙核處理器，主頻1.0GHz，板載國產4GB DDR3內存顆粒，配置10.4寸液晶屏及電容觸摸屏的加固平板電腦。機殼采用全鋁設計，平板抗震好，同時有效預防因現場飛濺的水滴進入主機，影響設備正常工作。整機采用機殼散熱，實現無風扇散熱設計，滿足IP65防護等級。寬溫工作，適用于軍工領域，例如艦載測試平臺，機載設備等特殊的軍用科研領域。

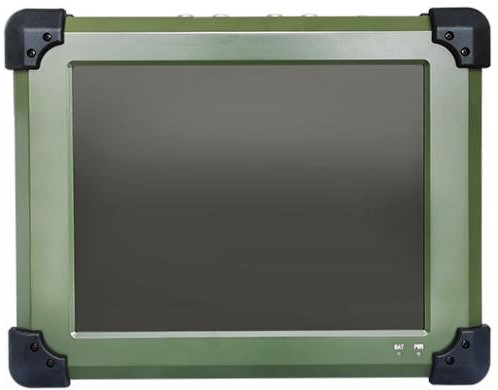

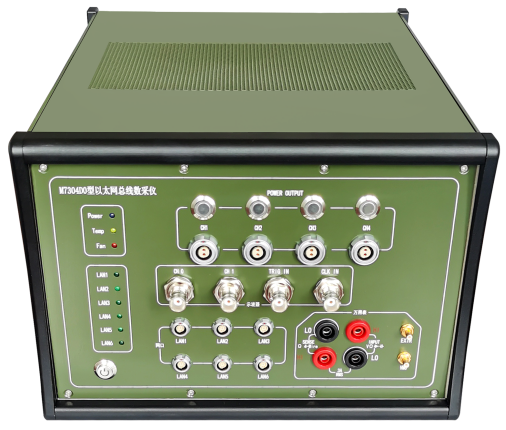

M7304D0以太網總線數采儀設備外觀圖 HMI10E1龍芯平板外觀圖
該設備配備系統ARTScope測試軟件，不僅包括對采樣頻率，觸發信息等參數的配置功能，同時還包括信號分析的時域、頻域波形顯示，信號幅值、有效值、頻率、周期、當前系統信噪比等參數的測量和標記功能。

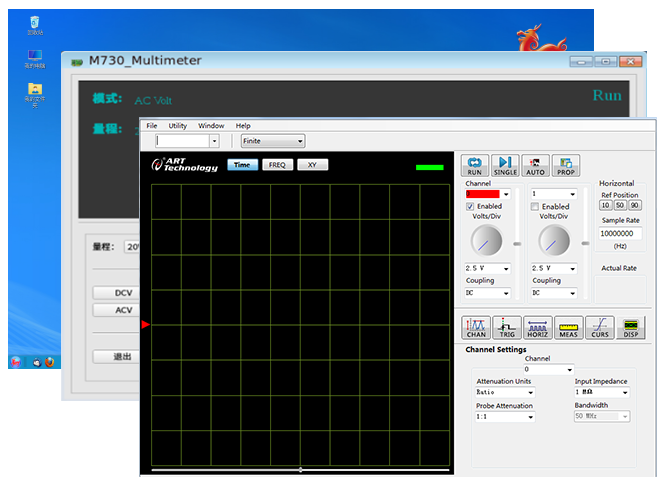

軟件測試界面
以太網總線數采儀設備可以實現精確的，高分辨率的數據采集，并傳輸?shù)街?/span>機上，達到自己所需的要求，滿足振動實驗、電磁兼容標準等，在此平臺上還可以二次開發，為平板接入更多的控制單元。
